Einleitung
Verbinde zwei PTFE- oder Bowden-Schläuche sicher und werkzeuglos mit diesem direkt beweglich druckbaren Joiner.
Warum dieses Produkt?

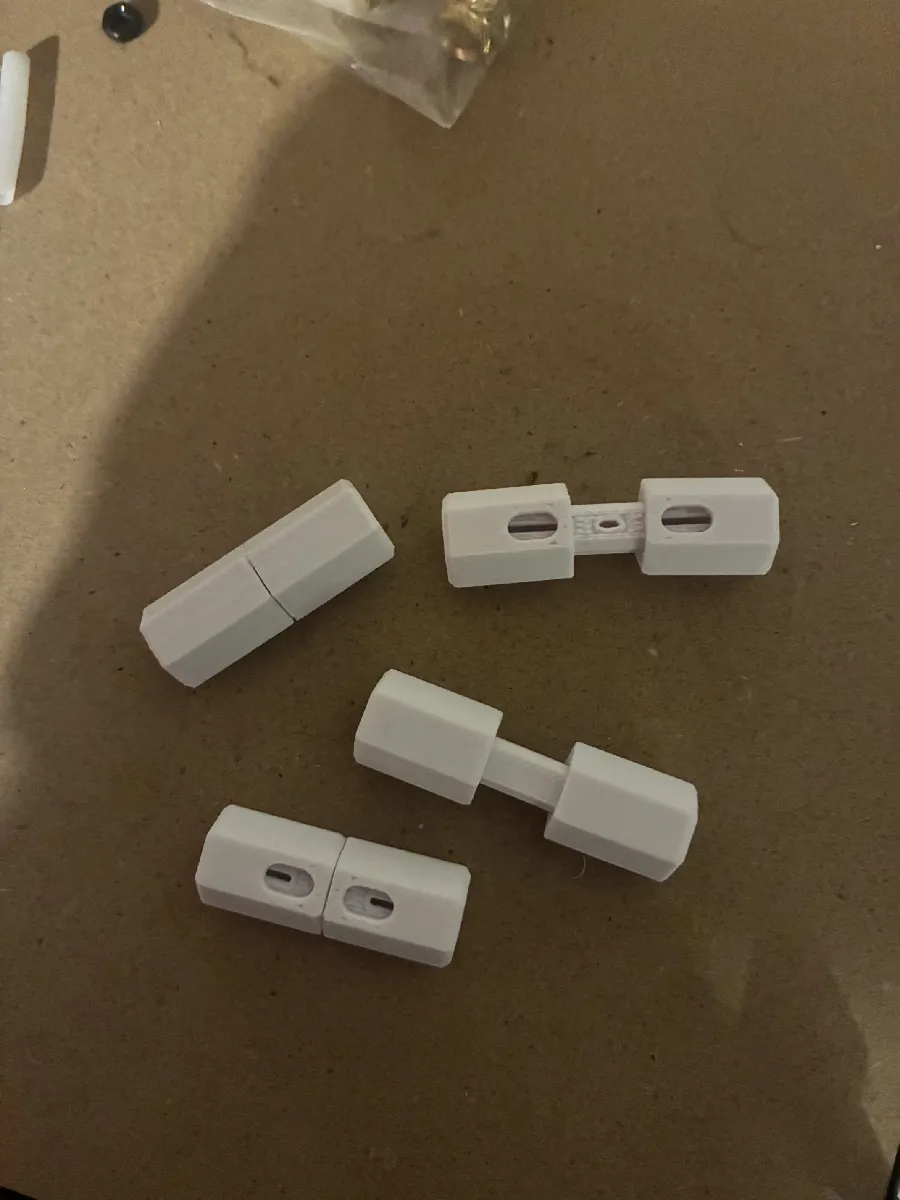

Das Verlängern oder Flicken von Filament-Führungsschläuchen erfordert meist teure pneumatische Push-Fit-Verbinder aus Metall. Diese smarte Klemmen-Kupplung kommt als ein einziges, voll funktionsfähiges Bauteil aus dem Drucker. Nach dem Lösen der integrierten Kappen werden die PTFE-Schläuche einfach von beiden Seiten eingesteckt und durch Vorschieben der Arretierungshülsen bombenfest und verrutschsicher verriegelt.
Vorteile auf einen Blick
✅ Geniales Print-in-Place-Design: Keine Montage von Einzelteilen nötig
✅ Mechanisch feste Verriegelung durch integrierte Schiebekappen
✅ Sichtfenster im Mittelteil erlaubt die optische Kontrolle des Schlauchanschlags
✅ Ideal für dauerhafte Installationen in Filament-Zuführungen (AMS/MMU)
Anwendungsbereiche
• Sichere Verbindung und Verlängerung von PTFE- und Bowden-Schläuchen am 3D-Drucker
• Schlauchkupplung für pneumatische Niederdruck-Anwendungen und Filamentführungen
Technische Besonderheiten (Optional, nur falls im Quelltext nötig)

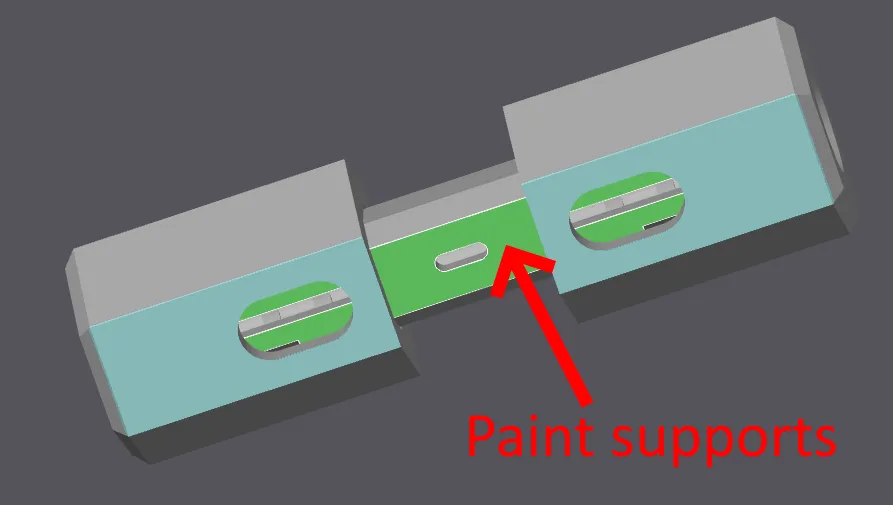

Um die vordefinierten Trennschichten fehlerfrei zu drucken, sind die Slicer-Werte zwingend auf 0,28 mm für die erste Schicht und exakt 0,20 mm für alle Folgeschichten einzustellen. Erfordert den Einsatz von manuellen Supports (Normal-Snug) unter der Innenrohr-Fläche. Nach dem Druck werden die Kappen mit einem kleinen Flachkopfschraubendreher vorsichtig freigebrochen. Die FreeCAD-Quelldatei liegt bei.
