Einleitung
Bringe deine gesamte LED-Steuerungselektronik mitsamt Stromversorgung sicher und ordentlich in einem einzigen Systemgehäuse unter.
Warum dieses Produkt?

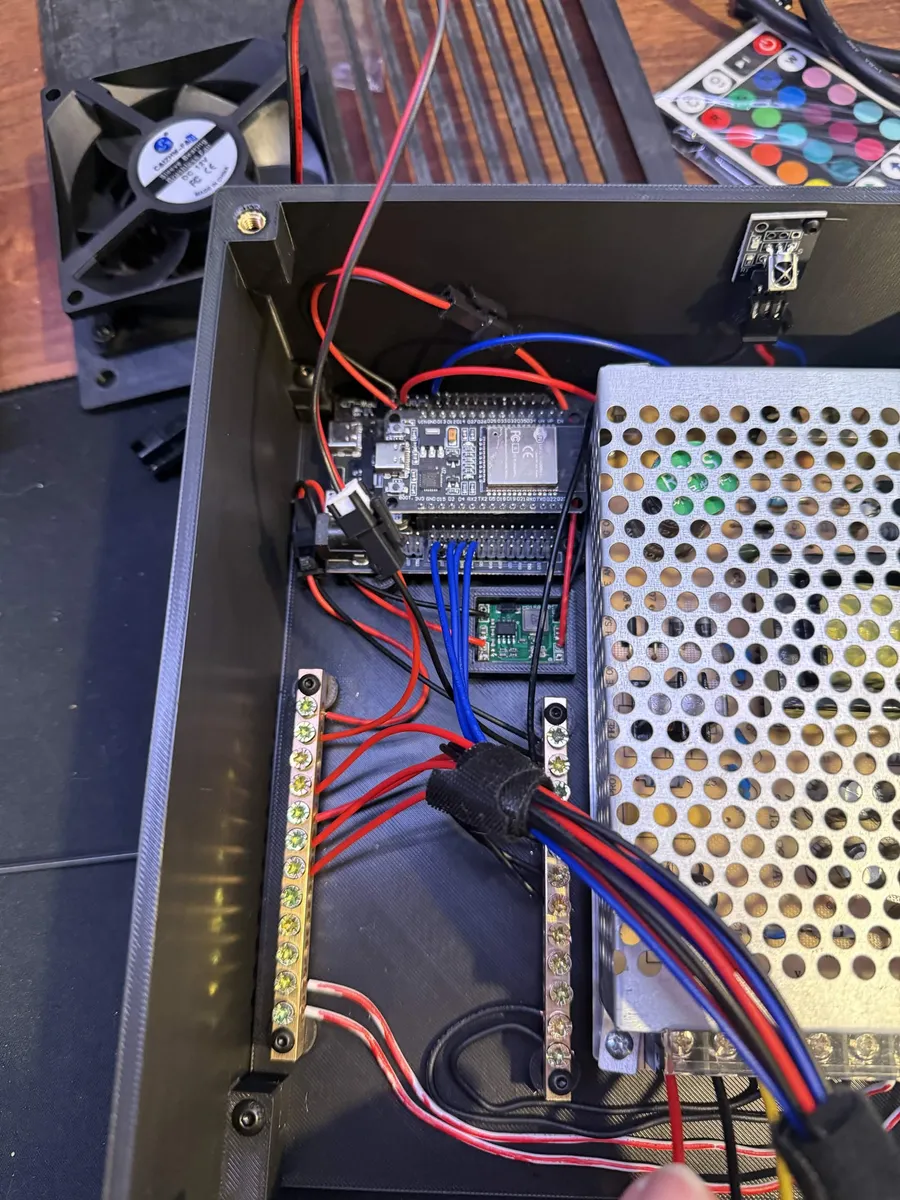

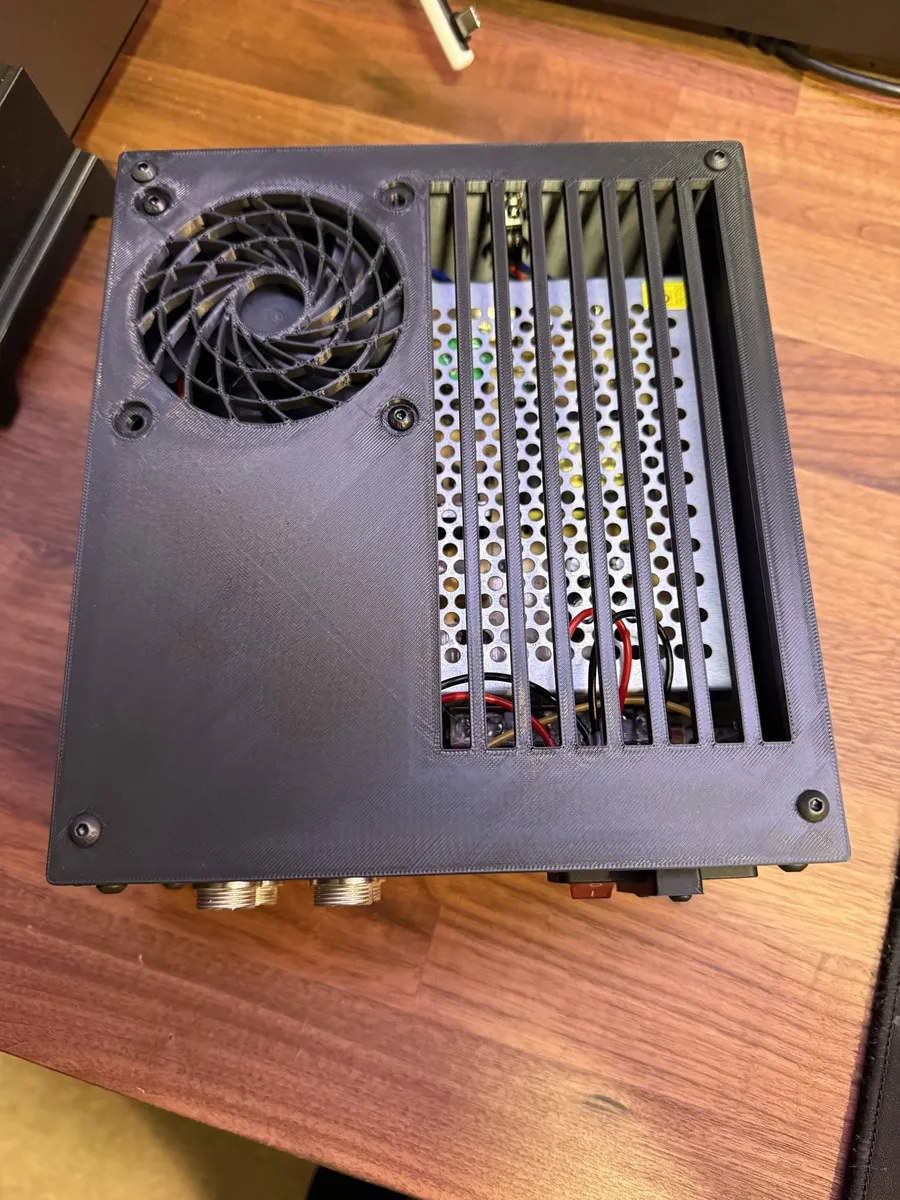

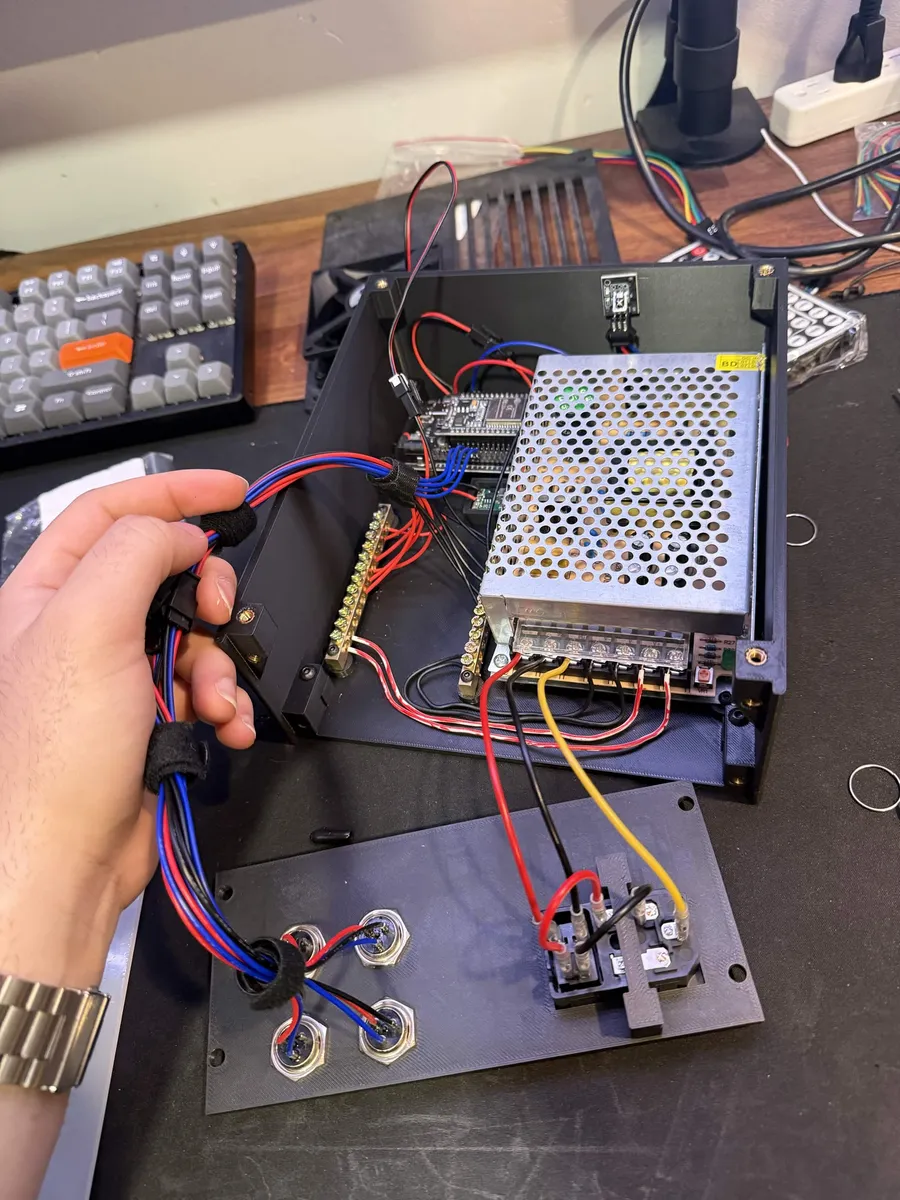

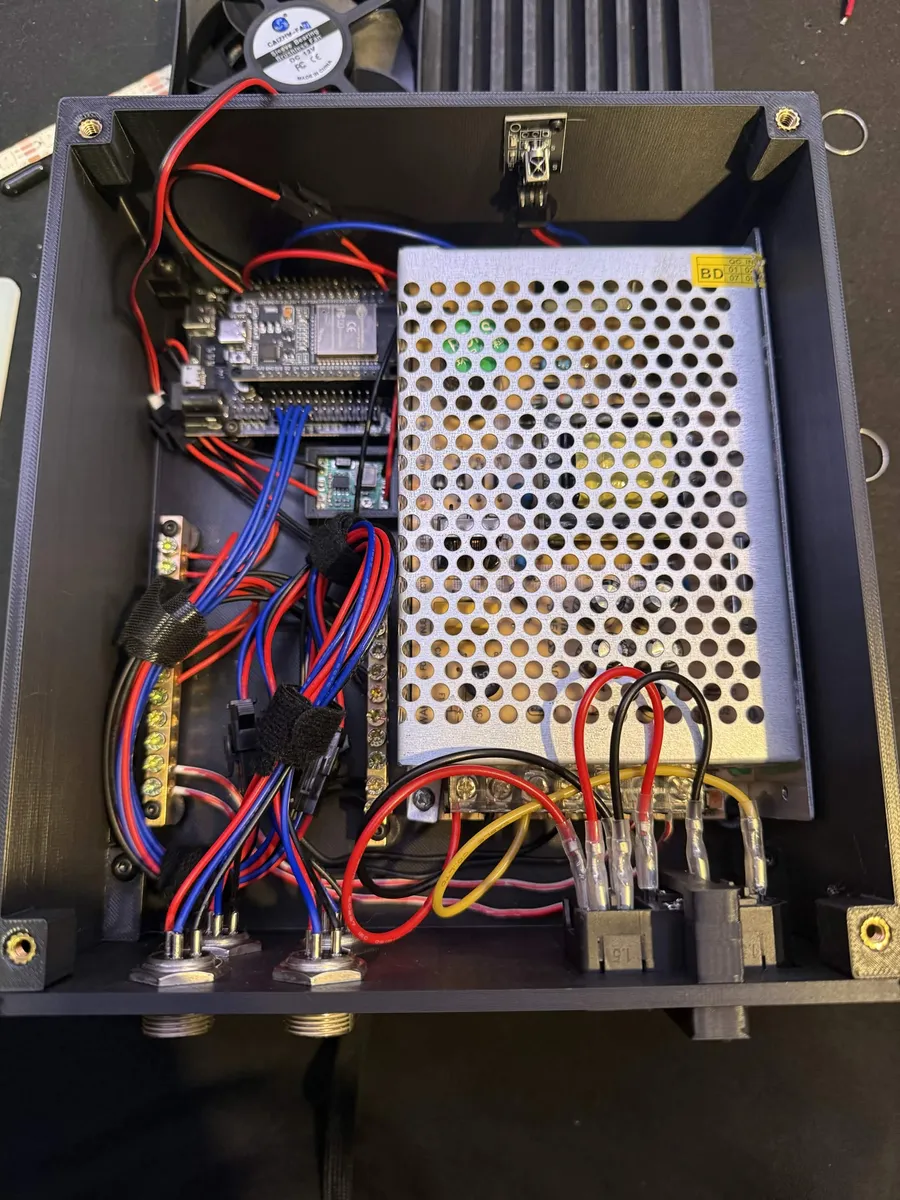

Bei komplexen WLED-Projekten fliegen Netzteile, Mikrocontroller und lose Kabel oft ungeschützt herum, was unschön und gefährlich ist. Diese geräumige Systembox (Maße: 210 x 188 x 81 mm) vereint alle Komponenten sicher an einem Ort. Sie umschließt das dicke Schaltnetzteil, den 30-Pin-ESP32 mitsamt Breakout-Board und bietet präzise Schächte für Reihentürklemmen sowieGX-16 Luftfahrt-Steckverbinder. Ein integrierter Lüfterschacht sichert zudem stabile Temperaturen im Inneren.
Vorteile auf einen Blick
✅ All-in-One Gehäuse: Integriert Netzteil, ESP32-Board und Kabelverteiler an einem Ort

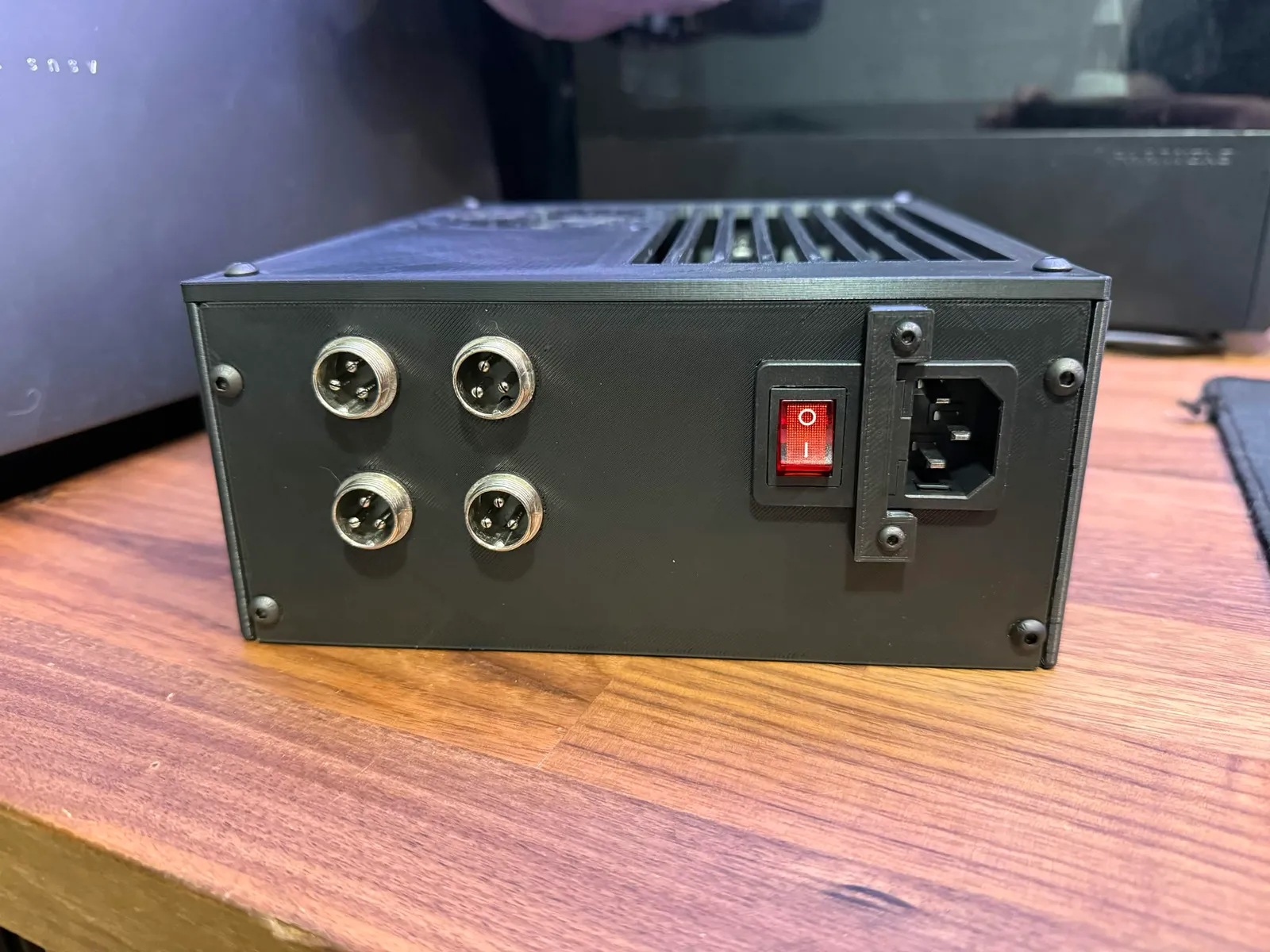

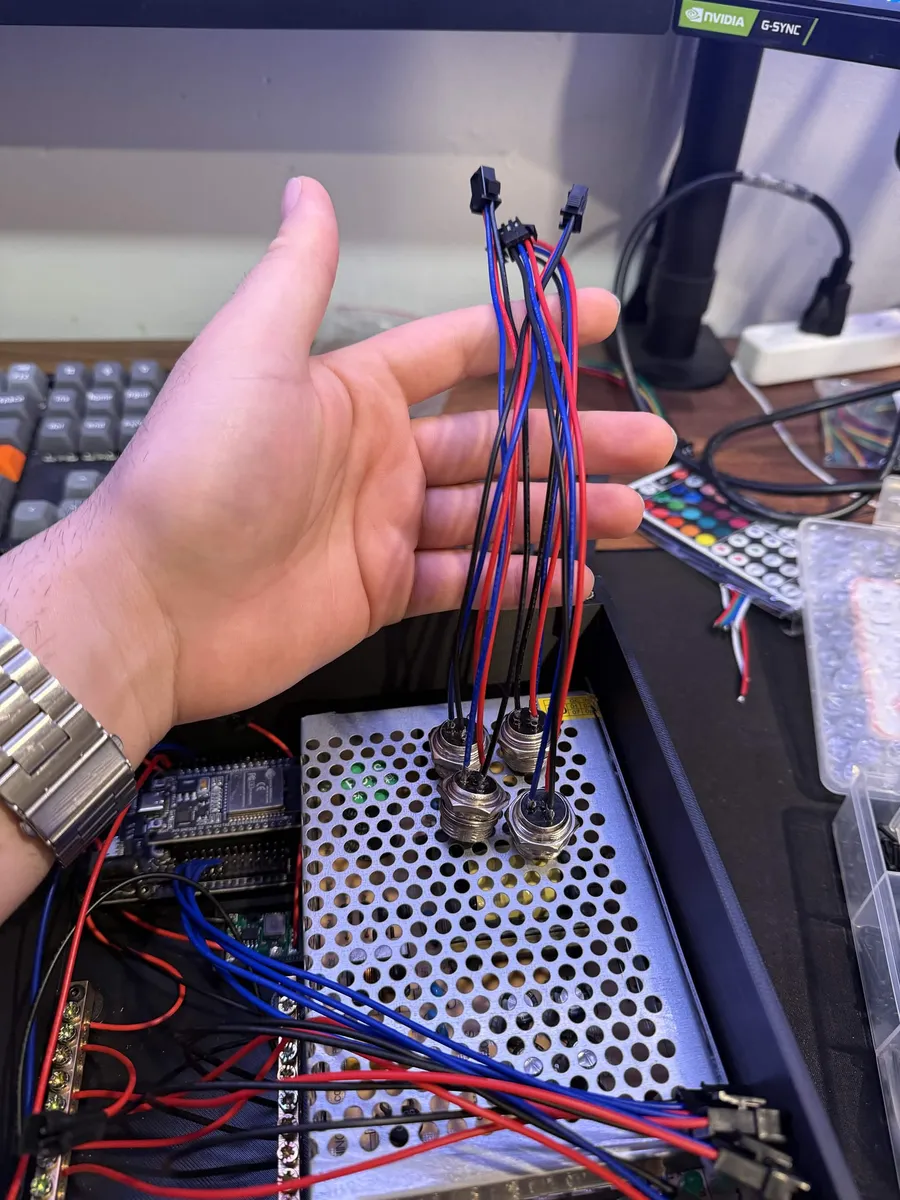

✅ Maximale Konnektivität: Schächte für zwei 12-fach Terminal-Blöcke und 4x GX-16 Buchsen

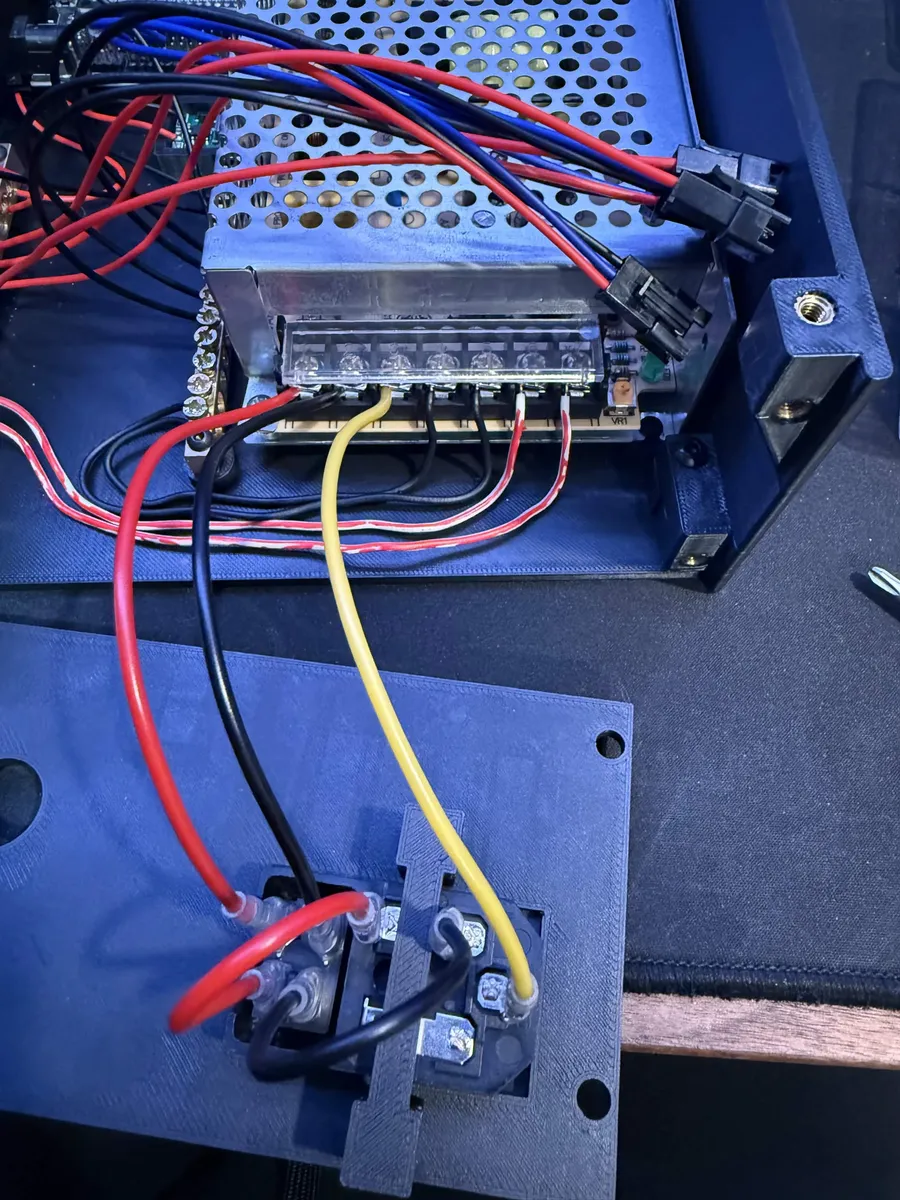

✅ Vorbereitet für C14-Kaltgerätebuchsen mitsamt integrierter Sicherung und Wippschalter
✅ Volle Modul-Unterstützung für MP1584 Buck-Converter und KY-022 Infrarot-Sensoren
Anwendungsbereiche

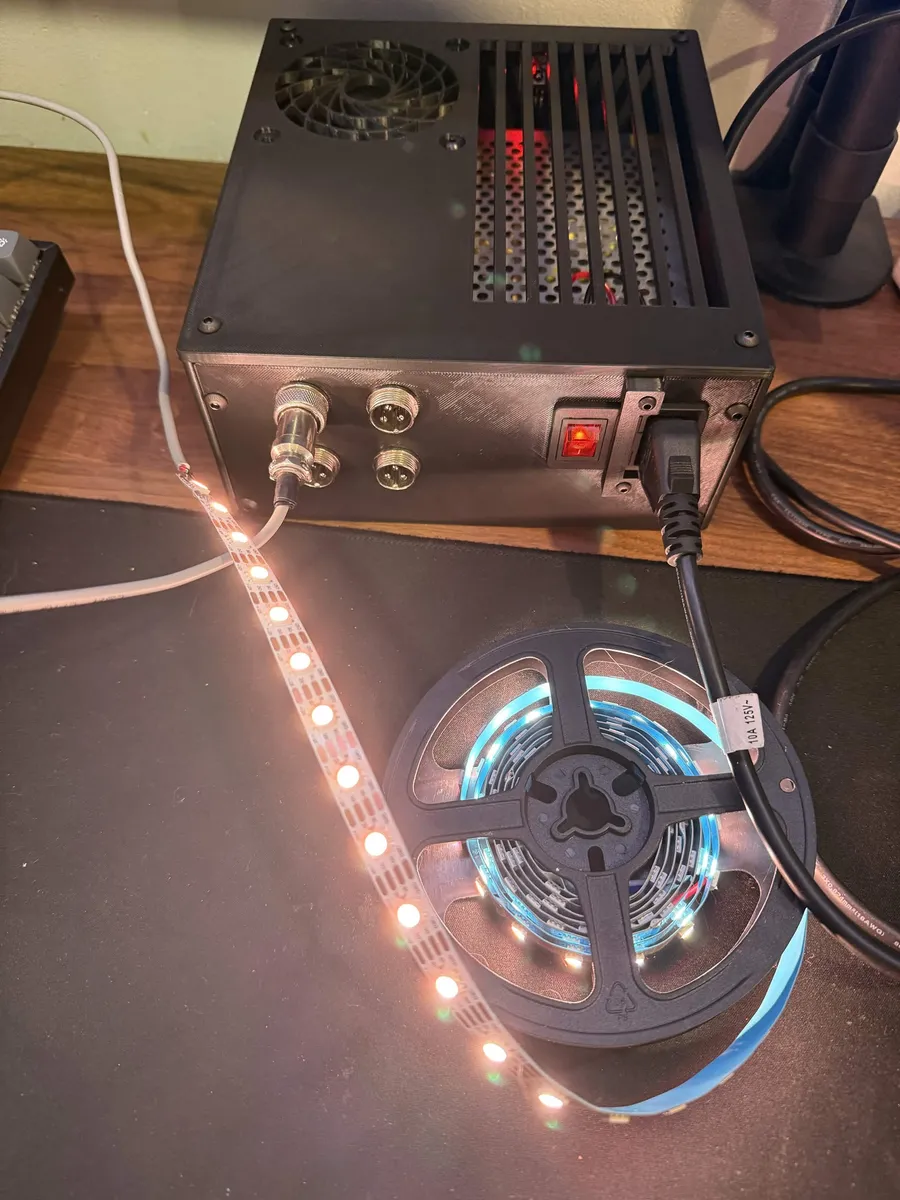

• Zentrale Steuerungsbox für smarte WLED-Streifen, Matrix-Panels und Raumbeleuchtungen
• Sichere Stromversorgungs-Einhausung im Prototypen- und Elektronik-Labor
Technische Besonderheiten (Optional, nur falls im Quelltext nötig)
Abmessungen: 210 mm x 188 mm x 81 mm. Slicing-Tipp: Das Gehäuse besitzt lange flache Wände, weshalb im Slicer feine Anti-Warping-Ecken genutzt werden sollten. Die Frontplatte muss aufgrund der Einsteckkräfte mit mindestens 15 % Infill gedruckt werden (die restlichen Wände können mit 5 % gedruckt werden). Stützen sind lediglich an den 4 unteren Montageohren der Gehäusewand erforderlich. Hardware-Bedarf für den Gewindeeinsatz-Zusammenbau: 12x M3-Schmelzmuttern, 12x M4-Schmelzmuttern, 6x M3x8-Schrauben (für ESP32/PSU), 6x M3x16-Schrauben (für Klemmen/Schalterbracket), 4x M4x16-Schrauben (Boden-Wand-Verbindung) und 8x M4x8-Gehäuseschrauben. Bei Nutzung des IR-Sensors zusätzlich 2x M2x8 mit Muttern. Ein 80×25-mm-Lüfter wird ab einer Netzteilauslastung von 50 % zwingend vorgeschrieben. Open-Source TinkerCAD-Link enthalten. *Wichtiger Hinweis: Den Kabelquerschnitt unbedingt auf die erwartete Stromstärke (Power Draw) auslegen!*
