Wenn Standard-Ersatzteile ausverkauft, nicht mehr lieferbar oder schlicht zu teuer sind, bietet die additive Fertigung enorme Einsparpotenziale. Während starre Kunststoffe wie PLA, PETG oder ABS die Klassiker für Gehäuse und Halterungen sind, stossen sie überall dort an ihre Grenzen, wo Flexibilität, Dichtigkeit oder Vibrationsdämpfung gefragt sind.
Mit modernen thermoplastischen Elastomeren (TPE/TPU) lassen sich massgeschneiderte Dichtungen, Puffer und Gummielemente auf Abruf und mit industrietauglicher Präzision fertigen.
Was macht TPU im Ersatzteil-Bereich so wertvoll?
Thermoplastisches Polyurethan (TPU) verbindet die physikalischen Eigenschaften von klassischem Gummi oder Silikon mit der Verarbeitbarkeit moderner FDM-Drucker.
- Exzellente Schichthaftung: TPU verschmilzt bei korrekter Temperatur nahezu homogen. Dadurch entstehen druck- und flüssigkeitsdichte Bauteile ohne Delaminationsrisiko.
- Hohe Abrieb- und Reissfestigkeit: Im Vergleich zu vielen Standardkunststoffen nutzt sich TPU bei mechanischer Reibung kaum ab.
- Chemische Beständigkeit: Gute Resistenz gegenüber vielen Ölen, Fetten, Schmierstoffen und gängigen Lösungsmitteln.
- Formgedächtnis: Selbst nach starker Stauchung oder Biegung kehrt das Material zuverlässig in seine Ursprungsform zurück.
Härtegrade im Überblick: Von flexibel bis semiflexibel
Die Härte von elastischen Filamenten wird auf der Shore-Skala angegeben. Die Wahl des richtigen Materials entscheidet über die Funktionalität des Ersatzteils:
| Shore-Härte | Flexibilität / Haptik | Typische Einsatzbereiche |
| Shore 60A – 70A | Extrem weich, gummiartig (Silikon-ähnlich) | Weiche O-Ringe, akustische Entkoppler, Membranen |
| Shore 85A – 90A | Flexibel, biegbar (Schuhsohle) | Standard-Flachdichtungen, Kabeldurchführungen |
| Shore 95A | Semiflexibel, zäh-elastisch (Hartgummi) | Anschlagpuffer, Maschinendämpfer, Schutzhüllen |
| Shore 60D – 64D | Sehr steif mit hoher Schlagzähigkeit | Zahnriemen, hochbelastete Gleitelemente |
Typische Anwendungsfälle für elastische 3D-Drucke

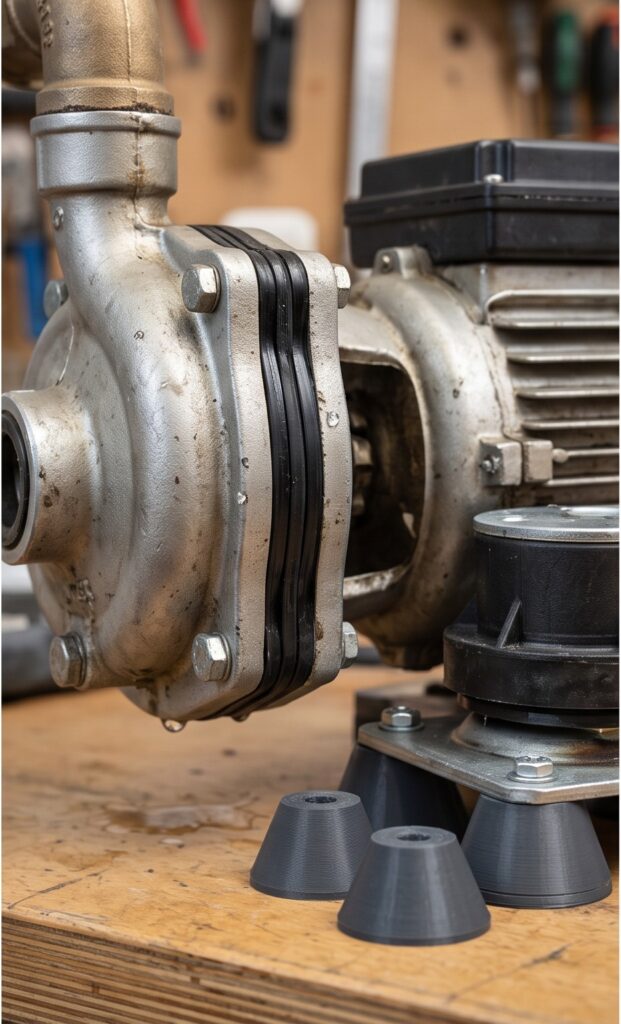

- Massgeschneiderte Flach- und Profildichtungen: Ob für Oldtimer-Gehäuse, Gartenpumpen oder Kaffeemaschinen – Dichtungen lassen sich millimetergenau nach CAD-Modell oder 3D-Scan anfertigen.

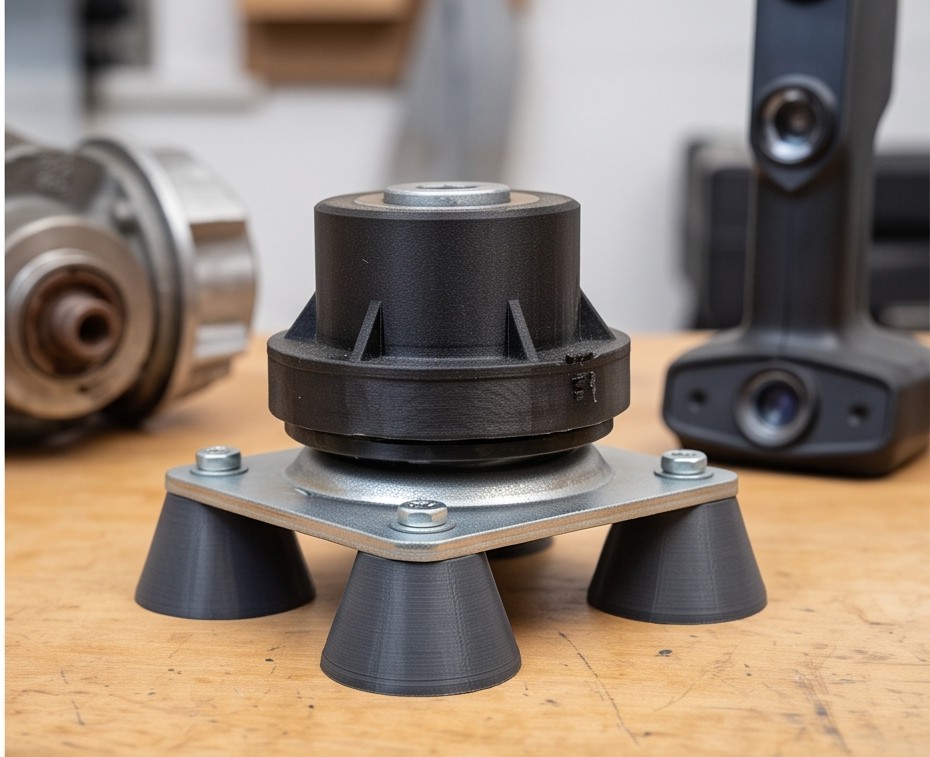

- Vibrations- und Anschlagdämpfer: Entkopplung von lauten Motoren, 3D-Drucker-Standfüssen oder Haushaltsgeräten zur Reduktion von Körperschall.
- Kabeltüllen und Knickschutztüllen: Individuelle Schutztüllen für Elektronikgehäuse und Kabelbäume.
- Greiferbacken und schonende Werkzeugaufnahmen: Elastische Aufsätze für Werkzeuge, die empfindliche Oberflächen vor Kratzern schützen.
Konstruktions- und Slicer-Tipps für funktionale Dichtungen
- Auf 100 % Infill setzen: Für echte Flüssigkeits- oder Gasdichtigkeit sollten Dichtungen mit 100 % konzentrischem Infill oder einer hohen Anzahl an Wandlinien gedruckt werden, um Hohlräume im Inneren vollständig zu vermeiden.
- Volumenkompression im CAD berücksichtigen: Anders als Schaumstoff lässt sich massives TPU nicht im Volumen komprimieren, sondern weicht zur Seite aus. Dichtungsnuten müssen daher genügend Freiraum für die Materialverdrängung bieten.
- Optimale Druckparameter:
- Extruder: Direct-Drive-Extruder verwenden. Der Abstand zwischen Förderrad und Nozzle muss so kurz wie möglich sein, um ein Abknicken des Filaments zu verhindern.
- Rückzug (Retraction): Rückzüge minimieren oder ganz deaktivieren, um Fördersalat (Clogging) zu vermeiden.
- Geschwindigkeit: Langsam drucken (je nach Härtegrad zwischen 15 und 40 mm/s).
- Materialtrocknung: TPU ist extrem hygroskopisch. Feuchtes Filament führt zu Bläschenbildung, Stringing und Undichtigkeiten. Das Filament sollte vor und während des Drucks getrocknet werden.
Fazit
Elastische Filamente wie TPU erweitern das Spektrum der additiven Fertigung entscheidend. Statt monatelang nach vergriffenen Originalteilen zu suchen oder Kompromisse mit Universaldichtungen einzugehen, ermöglicht der 3D-Druck die massgenaue, funktionale und langlebige Rekonstruktion direkt vor Ort.
